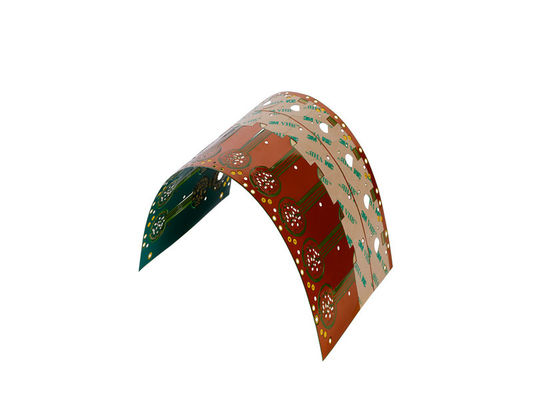

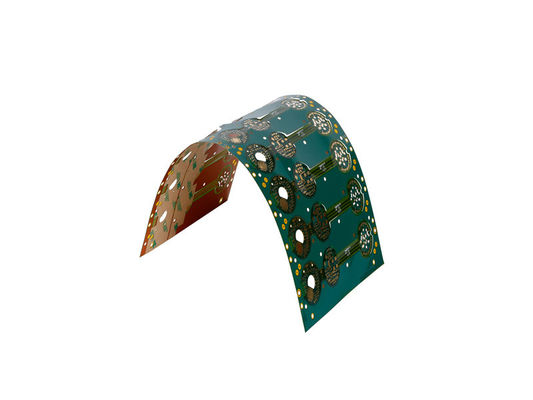

1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры

1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры

MOQ: 1
цена: Inquiry Us
Условия оплаты: T/T
Способность к поставкам: 200,000+ м2 ПХБ в месяц
Подробная информация
Склад:
2 слоя
Толщина:
0,25 mm
Базовый материал:
PI
Толщина меди:
1оЗ
Минимальная линия ширина/космос:
0.1/0.1 мм
Обработка поверхности:
ENIG
Приложение:
Цифровая фотокамера
Сертификат:
UL,IATF16949,ISO&Reach
Поставка способности:
200,000+ м2 ПХБ в месяц
Выделить:

1OZ Медная многослойная гибкая плата pcb

,

FPC многослойная гибкая плата pcb

,

0.25 мм fpc pcb

Характер продукции

1OZ Copper PI Гибкая цифровая камера на ПКБ





*Что такое гибкий ПХБ



Гибкая печатная плата (FPC), также называемая "мягкой платой", - это изгибаемая плата из гибкого изоляционного материала (например, полиамида), позволяющая создавать компактные, складываемые конструкции в электронике.



1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 0 1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 1 1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 2



*Особенности гибких ПКБ

  • Физические свойства: может свободно изгибаться и складываться для адаптации к сложной пространственной планировке; использует полимидный (PI) или ПЭТ гибкий диэлектрический слой (толщина 12-125 мкм), чем толще толщина,чем сильнее жесткость; изоляционный субстрат покрыт проводящим слоем, который выполняет как поддерживающую, так и защитную функции.
  • Электрические свойства: превосходные электрические характеристики, поддержка миниатюризации и проектирование с высокой плотностью.
  • Другие преимущества: хорошее рассеивание тепла, легкая сварка, конструкция мягкой и твердой комбинации для улучшения грузоподъемности компонента; экономия места, снижение веса,Изоляционная пленка продлевает срок службы..



*Применение гибких ПХБ



    • Потребительская электроника: такие как кабели для мобильных телефонов, ЖК-модули, ноутбуки, планшеты, цифровые камеры, PDA и т.д.гибкие печатные платы могут реализовать гибкую планировку цепей и удовлетворить требованиям к конструкции легких продуктов.

    • Автомобильная электроника: может использоваться для автомобильных электронных систем управления, приборных панелей, систем развлечений в автомобиле и т. д. Используя свои антивибрационные и теплоустойчивые свойства,может адаптироваться к сложной рабочей среде автомобиля, а также могут соединять компоненты, которые не находятся в одной плоскости, через разъемы под разными углами друг с другом.

    • Промышленное управление: широко используется в оборудовании промышленной автоматизации, датчиках и т. д., может выдерживать тепло и вибрации промышленных машин и достигать эффективного соединения оборудования.

    • Медицинское оборудование: особенно носимые устройства, которые отвечают строгим требованиям по весу и размеру, а также необходимости адаптации к органической форме человеческого тела.





*Технические параметры



Положение

Спецификация

Склады

1 ~64

Толщина доски

0.1 мм-10мм

Материал

FR-4, CEM-1/CEM-3, PI, высокий Tg, Rogers, PTEF, алюминиевая/кумуляторная основа,из керамики, и т.д.

Максимальный размер панели

800 мм × 1200 мм

Минимальный размер отверстия

0.075мм

Минимальная ширина линии/пространство

Стандартный:3 миллиметра (0,075 мм)  Заранее: 2 миллиона

Толерантность к схемам правления

0.10 мм

Толщина изоляционного слоя

0.075 мм - 5.00 мм

Толщина медной поверхности

18um-350um

Сверление отверстия (механическое)

17um-175um

Окончательное отверстие (механическое)

17um-175um

Толерантность диаметра (механическая)

0.05 мм

Регистрация (механическая)

0.075 мм

Соотношение сторон

17:01

Тип паяльной маски

ЛПИ

SMT Min. Ширина паяльной маски

0.075 мм

Минимальная пропускная способность маски для сварки

0.05 мм

Диаметр отверстия розетки

0.25 мм - 0.60 мм







*Единое решение для ПХБ



1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 3 1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 4 1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 5 1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 6
Прототип ПКБ ПХБ из фелкса Жёстко-гибкий ПКБ Керамические ПХБ
1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 7 1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 8 1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 9 1OZ Медная PI FPC Многослойная Гибкая Плата PCB 0.25 мм Для Цифровой Камеры 10
PCB из тяжелой меди ПХДИ ПХБ Высокочастотные ПКБ ПХБ с высоким ТГ





*Преимущества команды DQS
  1. В срокDСрок действия:
    • Собственные заводы по производству ПКБА площадью 15 000 м2
    • 13 полностью автоматических линий SMT
    • 4 сборочные линии DIP



     2.Q.Качество гарантировано:

    • Стандарты IATF, ISO, IPC, UL
    • Онлайн SPI, AOI, рентгеновская инспекция
    • Квалифицированность продукции достигает 99,9%



3Премиум.SСлужба:

    • 24 часа ответить на ваш запрос;
    • Идеальная система послепродажного обслуживания;
    • От прототипа к серийному производству
